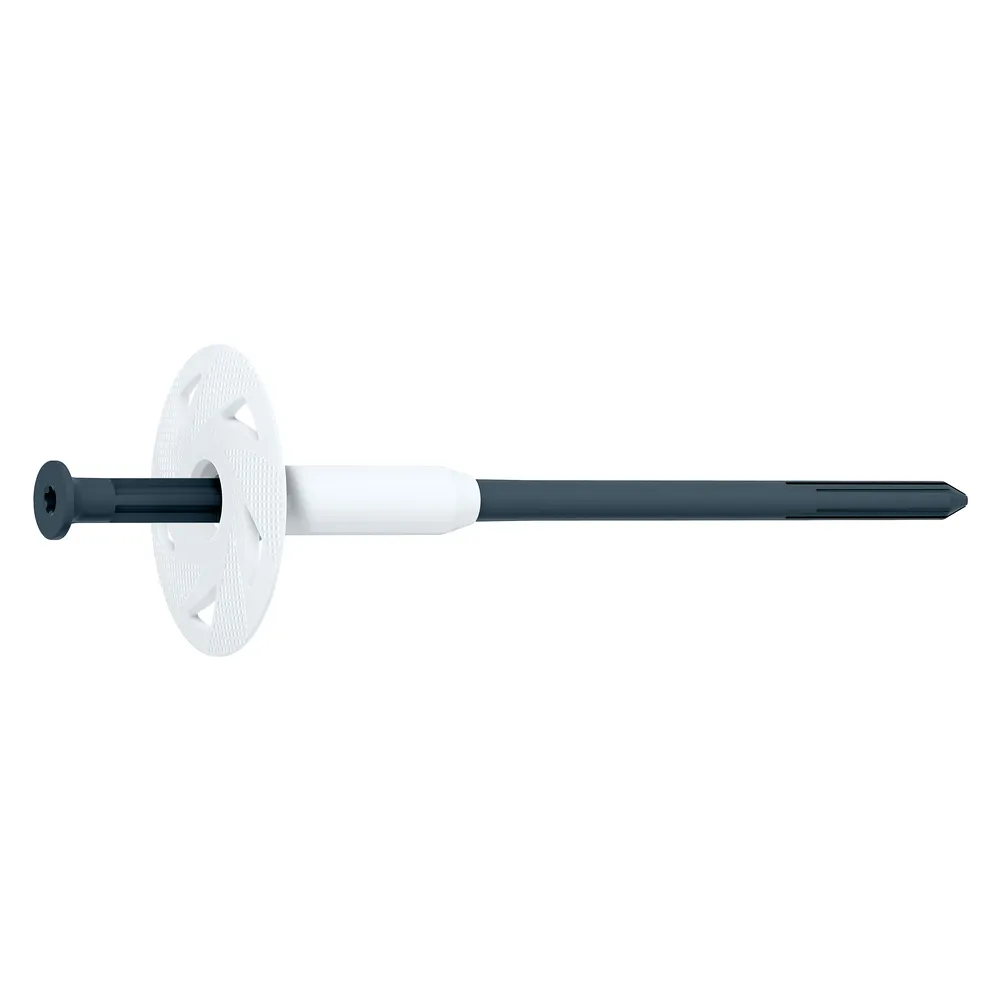

Ejotherm S1 Schraubdübel

Anwendungen

• Zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht
• Für die Verankerung in allen Untergründen (A, B, C, D, E)
• Für alle Dämmstoffplatten
• Für die oberflächenbündige Montage

Eigenschaften

• Zugelassen für alle Baustoffklassen (A, B, C, D, E)
• Hoher Setz- und Montagekomfort
• Schnelle Einschraubzeit
• Optimierte Wärmebrücke (0,000W/K)
• Mit Zusatzteller VT 90 und SBL 140 plus montierbar

Technische Daten

• Dübeldurchmesser: 8 mm
• Tellerdurchmesser: 60 mm
• Bohrlochtiefe h₁ =  40 mm (60 mm)
• Verankerungstiefe h _ef = 30mm (50 mm)
• Schraubantrieb: IPR 30 (5-Stern)
• Punktbezogener Wärmedurchgangskoeffizient Lambda: 0,000 W/K
• Neubau: 10 mm Kleberdicke
• Altbau: 10 mm Kleberdicke und 20 mm Altputz
• Nutzungskategorien ETA*: A, B, C, D, EWerte in Klammern: Verankerung in Porenbeton

Charakteristische Lasten

• A: Normalbeton C 16/20 - C 50/60 nach EN 206-1: 1,5 kN
• A: Wetterschalen aus Beton C 16/20 - C 50/60: 1,4 kN
• B: Mauerziegel (Mz) nach EN 771-1/ DIN 105: 1,5 kN
• B: Kalksandvollstein (KS) nach EN 771-2 / DIN EN 106: 1,5 kN
• C: Hochlochziegel (Hlz) nach EN 771-2 / DIN 105; Rohdichte = 0,8 kg/dm quadrat
• C: Kalksandlochstein (KSL) nach EN 771-2 / DIN EN 106: 1,5 kN
• C: Hohlblock aus Leichtbeton (HbL) nach EN 771-3 / DIN 18151: 0,9 kN
• D: Haufwerksporiger Leichtbeton (LAC 4 - LAC 25) nach EN 1520: 0,9 kN
• E: Porenbeton (AAC 4 - AAC 7) nach EN 771-4: 0,75 kN

Bei den zulässigen Lasten sind die jeweiligen nationalen Sicherheitsfaktoren zu berücksichtigen. Bitte Zulassung beachten.
