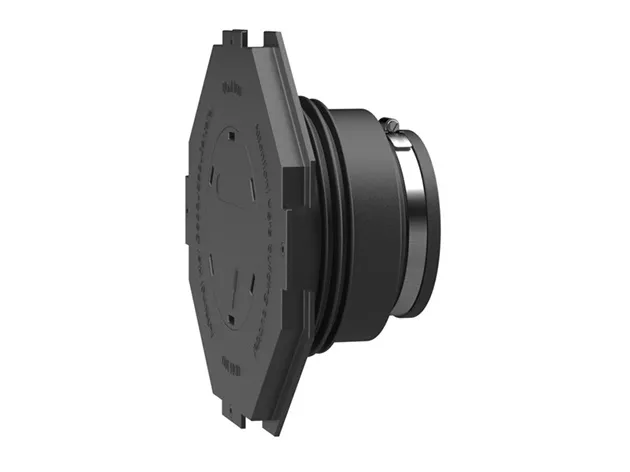

Hauff Technik UNI-Durchführungsmanschett UDM 100, mit Anspachtelflansch für KG/KG200-Rohr DN100
Artikelnummer: 1000329716
-
Staffelpreise
Universal-Wanddurchführung
ohne Stoßkante
UDM
- mit integriertem Anspachtelflansch
- keine Änderung der Flussrichtung
- druckdicht nach dem Betonieren
Durchflussoptimierte Wanddurchführung - beugt Ablagerungen und Rückstau im Abwassersystem vor.
Ermöglicht durch die besondere Bauweise handelsübliche KG (2000)-Rohre direkt auf der Baustelle in, auf die Wandstärke angepasste,
Wanddurchführungen zu verwandeln. Optional auch vorgefertigt auf Wandstärke lieferbar.
Fakten
Anwendungsbereich:
- DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E
- WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2
Vorteile:
- vor Ort auf die Wandstärke anpassbar oder passend für Wandstärke lieferbar
- einfache und schnelle Montage
- optimal für Lagerhaltung geeignet
Lieferumfang:
- Manschette: Gummimanschette, Spannband, Manschettendeckel mit Anspachtelflansch und Blinddeckel zum Einschlagen, Lamellenstopfen (vormontiert)
- Set: Gummimanschette, Spannband, Manschettendeckel mit Anspachtelflansch und Blinddeckel zum Einschlagen, Lamellenstopfen und KG (2000) Rohr (einbaufertig vormontiert)
Maße:
- DN 110: Mindestwandstärke 200 mm
- DN 160: Mindestwandstärke 240 mm
Eigenschaften:
- für schalungsbündigen Einbau
- einbaufertig blind verschlossen
- erhältlich für KG und KG 2000 Rohre DN 110 und DN 160
Werkstoff:
- Gummimanschette: EPDM
- Manschettendeckel: ABS
- Spannband: Stahl St sn (W1)
- Lamellenstopfen: PE
- KG-Rohr: PVC-U / KG 2000-Rohr: PP
Dichtheit:
- gas- und wasserdicht
-
