Mehrsparten-Bauherrenpaket

für Gebäude mit Keller

MSH PolySafe Wand BHP

• eingebaute Dichtheitsprüfvorrichtung
• sicherer Einbau durch Frontplatte mit integrierter Wasserwaage
• optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung

Fakten

Anwendungsbereich:

• DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E
• WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Vorteile:

• Abdichtung aller Versorgungsleitungen durch eine Einführung
• durchgängige Schutzrohrverbindung bis zu den Hauptversorgungsleitungen an der Grundstücksgrenze möglich
• alle Gewerke werden getrennt voneinander geführt und abgedichtet
• die Anordnung der einzelnen Sparten ist flexibel

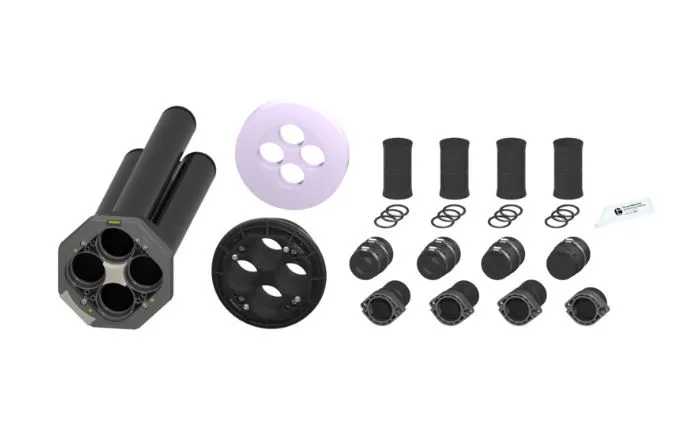

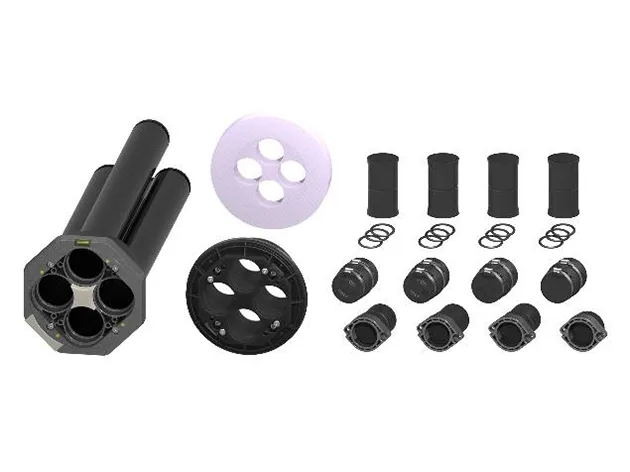

Lieferumfang:

• Mehrspartenhauseinführung MSH PolySafe-GV1
• Außendichtelement MSH PolySafe M6.2
• Dämmscheibe MSH PolySafe M3
• Spartendichtelement Trinkwasser WD 1/32 /40 /50
• Spartendichtelement Strom ED 1/20-34
• Spartendichtelement Kommunikation KD 1/13-21 + 3/7-13 + 1/5-13
• Montageset Gas Fabrikat Schuck und RMA inkl. Universal-Gasabschlussstopfen
• Blinddichtelement MSH - M 0
• Rohranschluss-Set 16-teilig (4 Doppelmuffen DN75 + 12 Profildichtungen DN75)
• 2 Stück Manschettenstopfen MS 78-U1/24-52 für die Gewerke Elektro und Wasser
• 1 Stück Manschettenstopfen MS 78-KD 1/13-21 + 3/7-13 + 1/5-12 für das Gewerk Telekommunikation
• 1 Stück Manschettenstopfen MS 78-D/0 zum Blindverschluss
• 1 Tube Gleitmittel

Maße:

• passend für Kernbohrung/Futterrohr Ø_i: 199 - 203 mm
• maximale Wandstärke: 500 mm

Dichtheit:

• gas- und wasserdicht bis 1 bar

Prüfungen/Normen:

• DVGW VP 601
