Fakten

Anwendungsbereich:

• DIN 18533 W1.1-E
• WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2

Vorteile:

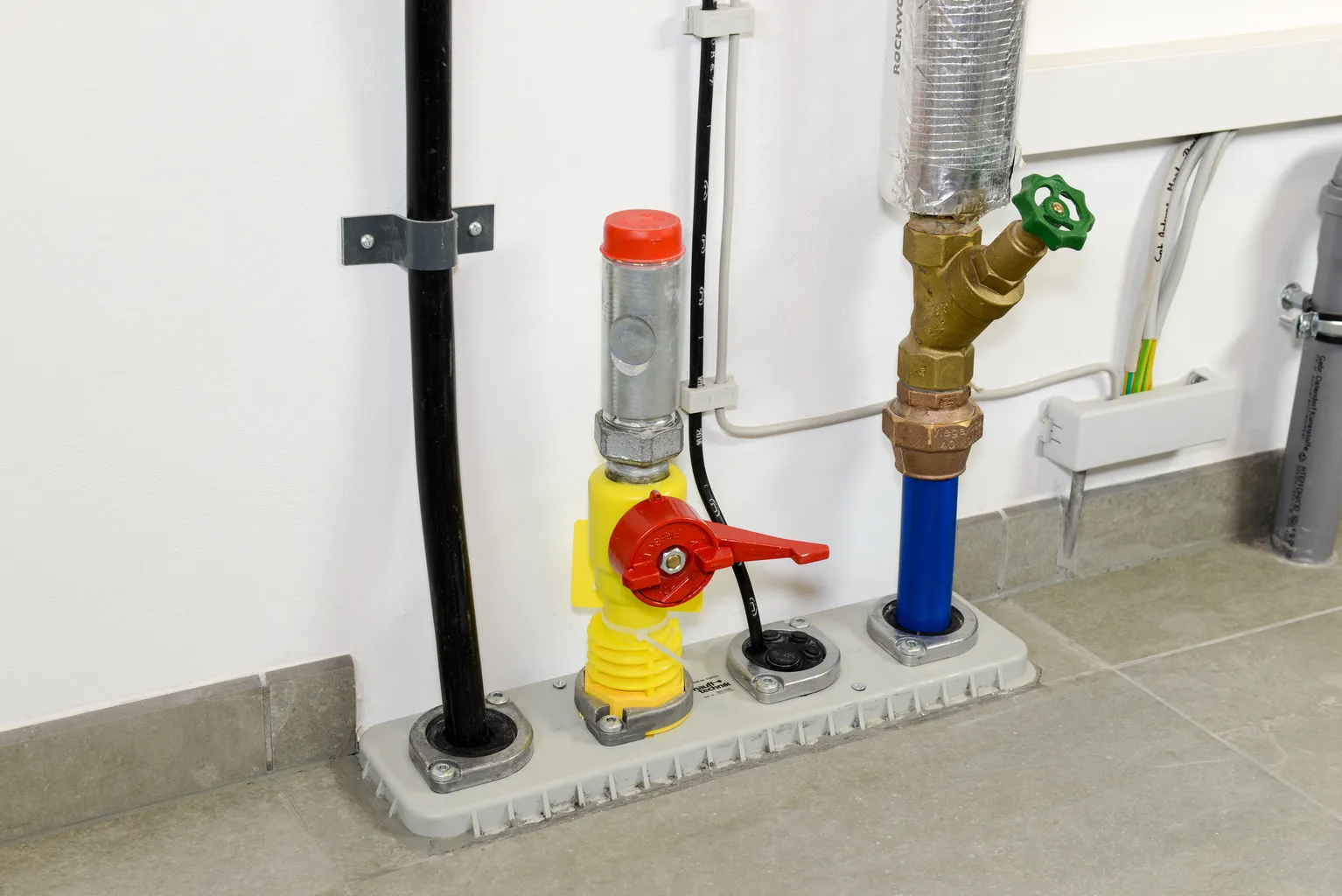

• Abdichtung aller Versorgungsleitungen durch eine Einführung

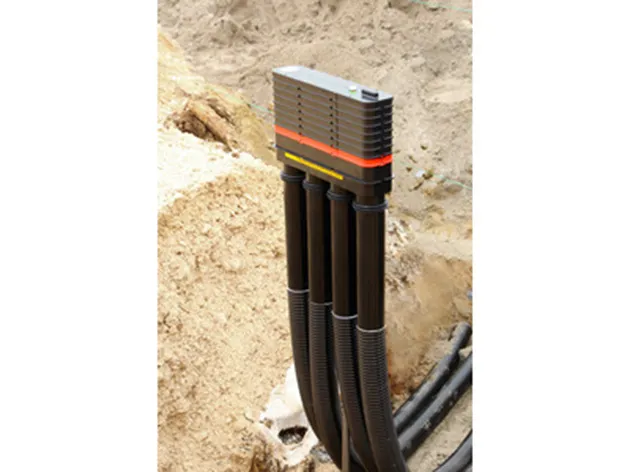

• durchgängige Schutzrohrverbindung bis zu den Hauptversorgungsleitungen an der Grundstücksgrenze möglich
• alle Gewerke werden getrennt voneinander geführt
• die Anordnung der einzelnen Sparten ist flexibel

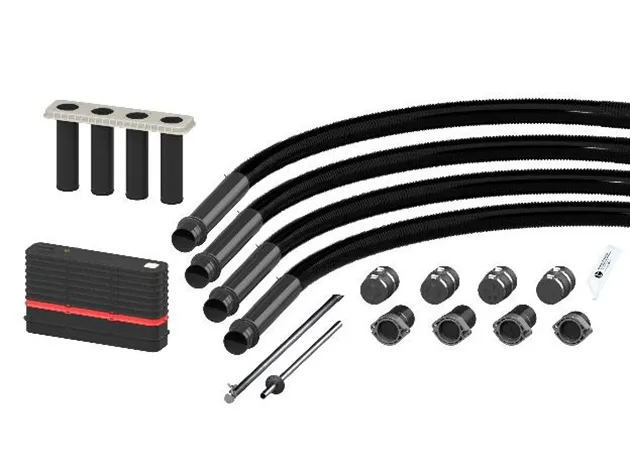

Lieferumfang:

• Grundkörper für 4 Sparten
• höhenverstellbare Aufstellvorrichtung inklusive Wassersperrflansch
• 4 Stück Spiralschlauch 14078 inklusive Mantelrohr und aufgezogenen 3-Stegdichtungen
• Dichteinsatz MSH Basic - MBK - R4 ohne Gaseinführungskombination
• Spartendichtelement Trinkwasser WD 1 /32 /40 /50
• Spartendichtelement Strom ED 1/20-34
• Spartendichtelement Kommunikation KD 1/13-21 + 3/7-13 + 1/5-13
• Gas-Montageset für Fabrikat Schuck und RMA inkl. Gasabschlussstopfen
• Blinddichtelement MSH - M 0
• Rohranschluss-Set bestehend aus 4 Stück Manschetten KES-M78 und 8 Stück Edelstahlspannbändern
• 2 Stück Manschettenstopfen MS 78-U1/24-52 für die Gewerke Elektro und Wasser
• 1 Stück Manschettenstopfen MS 78-KD 1/13-21 + 3/7-13 + 1/5-12 für das Gewerk Kommunikation
• 1 Stück Manschettenstopfen MS 78-D/0 zum Blindverschluss
• 1 Tube Gleitmittel

Eigenschaften:

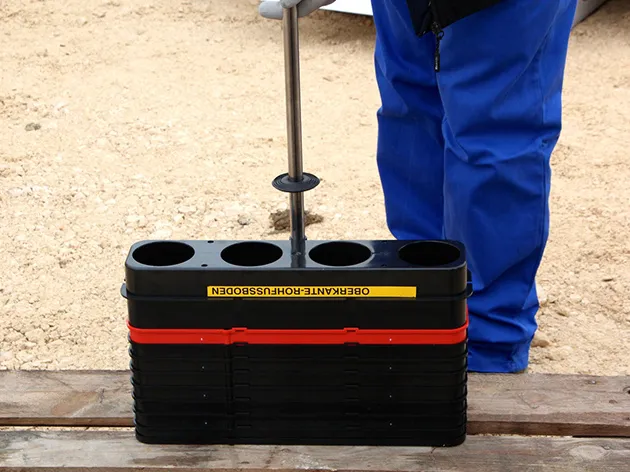

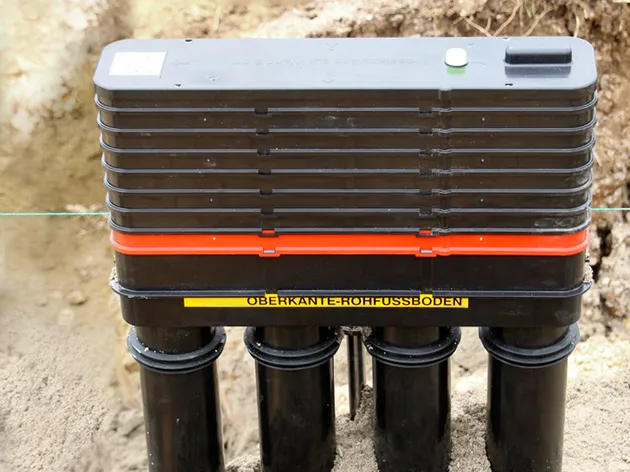

• variable Höhenanpassung an das Fertigfußbodenniveau

Dichtheit:

• gas- und wasserdicht bis 1 bar

Prüfungen/Normen:

• DVGW VP 601
